Zestaw wentylator dachowy VILPE EC160P/500 FLOW + Przejście Unitile Click
Galeria Produktowa Zestawu VILPE EC160P/500 FLOW Unitile Click
Zobacz elementy zaawansowanego zestawu wentylacyjnego VILPE dedykowanego na dachy z blachy na rąbek stojący / Click.

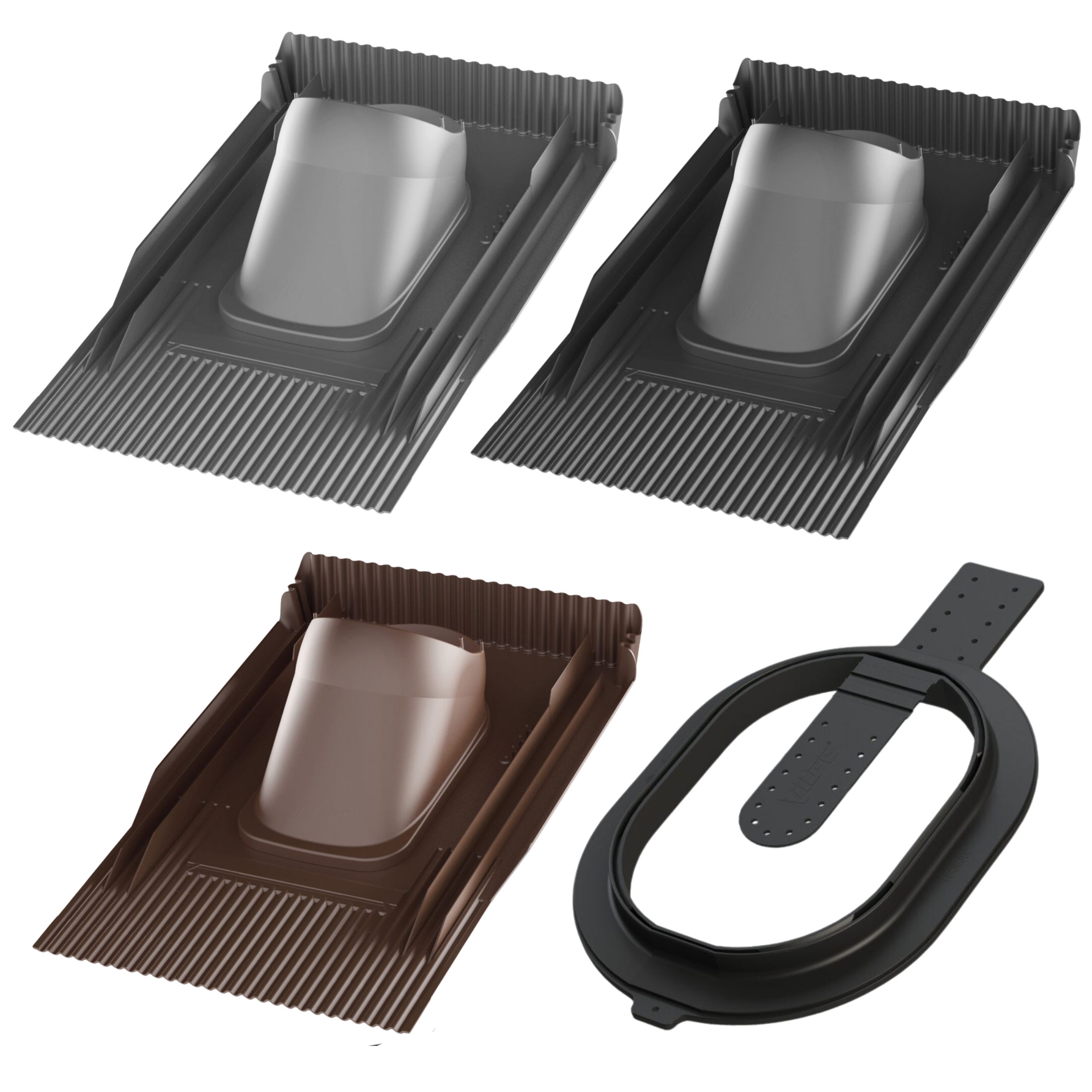

Przejście Unitile Click
Gwarantuje 100% wodoszczelności i montaż na fabrycznych zatrzaskach paneli dachowych na rąbek.

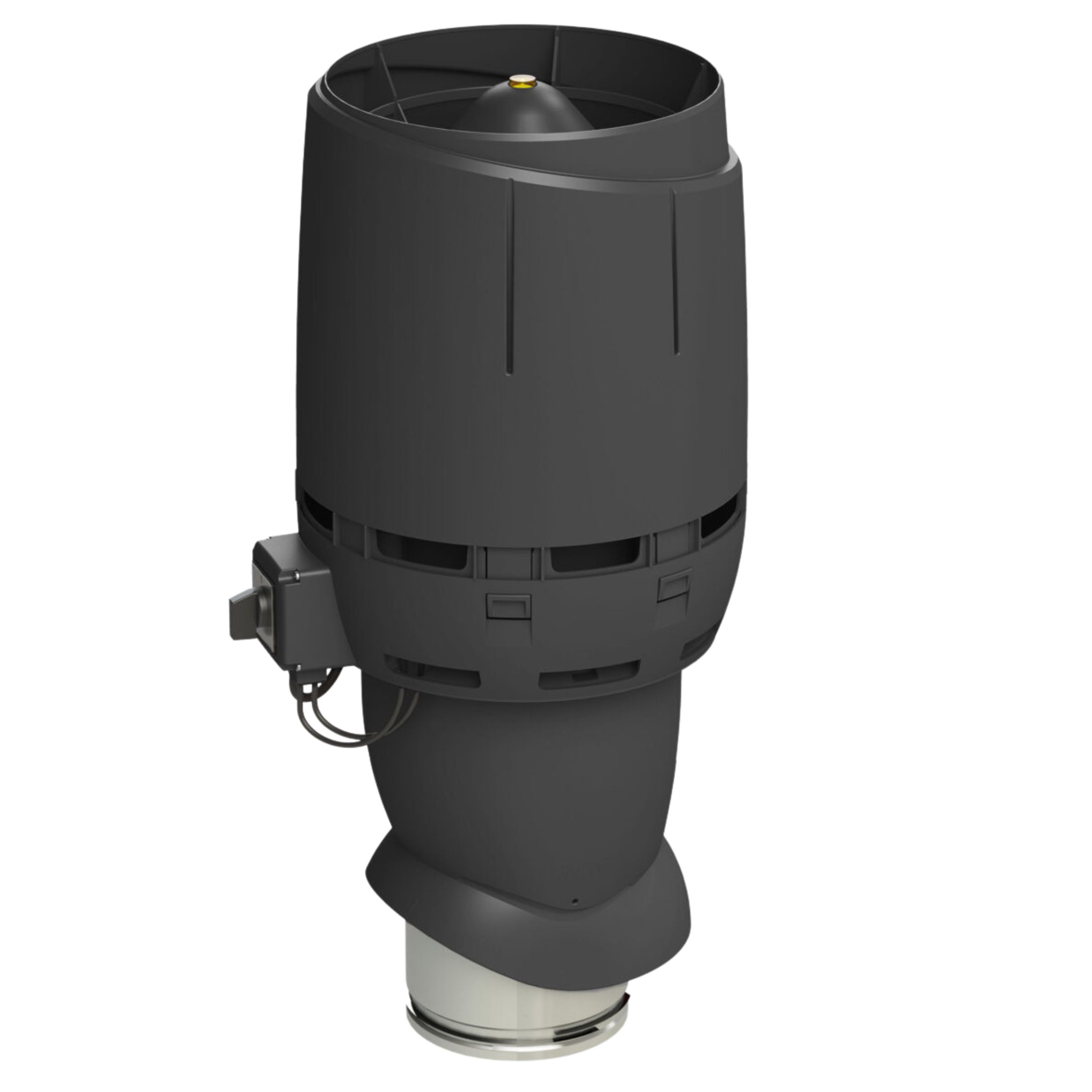

Głowica Serii FLOW
Wyposażona w energooszczędny silnik EC oraz opatentowaną aerodynamikę obniżającą opory o 40%.
Zapewnij niezawodną i niezwykle energooszczędną wentylację mechaniczną swojego budynku na dachu pokrytym panelami na rąbek stojący. Połączenie zaawansowanego wentylatora dachowego EC160P/500 FLOW o średnicy kanału Ø 160 mm oraz dedykowanego Przejścia Dachowego Unitile Click stanowi kompletne, bezkompromisowe rozwiązanie gwarantujące optymalną cyrkulację powietrza, pełną szczelność połaci i idealną estetykę na lata.

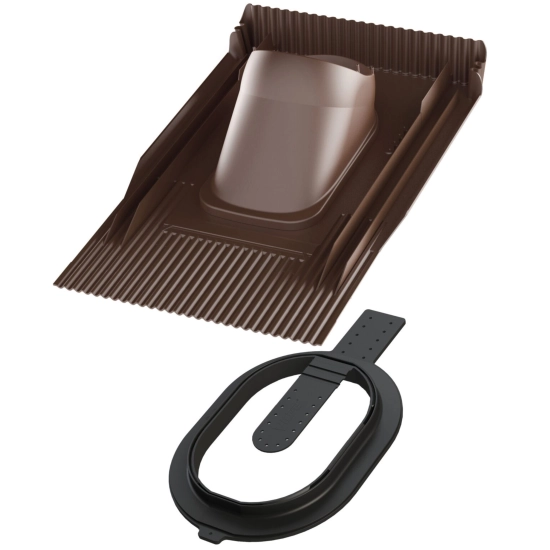

Przejście Unitile Click – idealne dopasowanie do paneli na rąbek stojący
Skompletowane w zestawie przejście dachowe VILPE Unitile Click zostało stworzone z myślą o prostym, szybkim i w 100% szczelnym montażu na płaskich panelach dachowych łączonych na rąbek stojący (typu Click). Specjalnie wyprofilowana podstawa idealnie wpisuje się w płaszczyznę arkusza bez odkształcania blachy.
Bezszczotkowy silnik EC – płynne sterowanie 0–10V i wysoka sprawność
Seria EC wyposażona jest w nowoczesny silnik prądu stałego EC (DC) z płynną regulacją prędkości obrotowej sygnałem 0–10 V. Zapewnia to wybitną oszczędność energii, cichą pracę oraz pełną integrację ze sterownikami VILPE EC / EC, automatyką EC Ideal Wireless, okapami bezsilnikowymi Cichej Kuchni oraz systemami inteligentnego domu (BMS).
Technologia FLOW – do 40% mniejsze straty ciśnienia
Unikalna konstrukcja głowicy wyrzutowej serii VILPE FLOW redukuje straty ciśnienia aż o 40% w porównaniu do tradycyjnych wentylatorów dachowych. Przekłada się to na niższe zużycie energii elektrycznej, cichszą pracę oraz pionowy kierunek wyrzutu powietrza, który chroni dach przed zabrudzeniami.
Izolowany przewód wewnętrzny – skuteczna ochrona przed kondensacją
Pionowy przewód wewnętrzny ze stali ocynkowanej został zabezpieczony warstwą spienionej izolacji poliuretanowej, co uniemożliwia skraplanie się pary wodnej wewnątrz kanału. Zewnętrzna obudowa z polipropylenu (PP) wykazuje pełną odporność na promieniowanie UV, mróz i pękanie od -30°C do +80°C.
Rysunki Wymiarowe i Konstrukcja Elementów Zestawu
Poniższe schematy przedstawiają wymiary wentylatora EC160P/500 FLOW oraz przejścia Unitile Click.

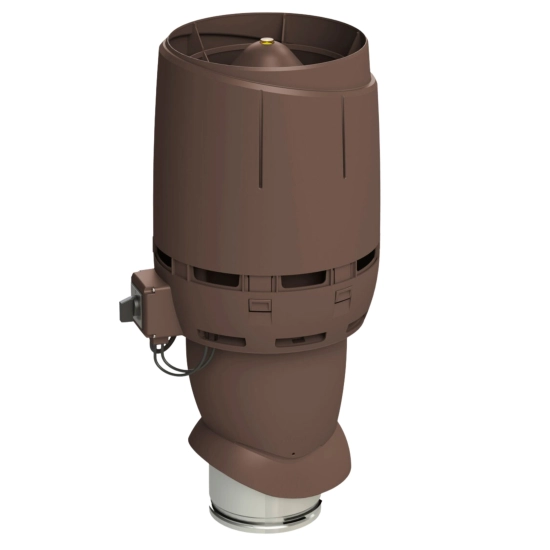

Wymiary Wentylatora VILPE EC160P/500 FLOW
Proporcje geometryczne dachowego zespołu wyciągowego:
- Średnica czapy wyrzutowej FLOW: Ø 315 mm.
- Wysokość części wyrzutowej ponad połać: 500 mm.
- Średnica króćca przyłączeniowego: Ø 159,3 mm (dopasowana do rur spiro Ø 160 mm z uszczelką).
- Średnica korpusu zewnętrznego: Ø 225 mm (mieszcząca izolację).
- Typ silnika: Bezszczotkowy EC z puszka przyłączeniową.
Wymiary Przejścia Dachowego Unitile Click
Profil stopy montażowej na rąbek stojący / Click:
- Długość całkowita kołnierza: 538 mm.
- Szerokość całkowita modułu: 381 mm.
- Przeznaczenie: Płaskie panele dachowe na rąbek stojący (zamek Click).
- Montaż: Bezpośrednio do panela dachowego przy użyciu dedykowanego uszczelnienia i wkrętów.

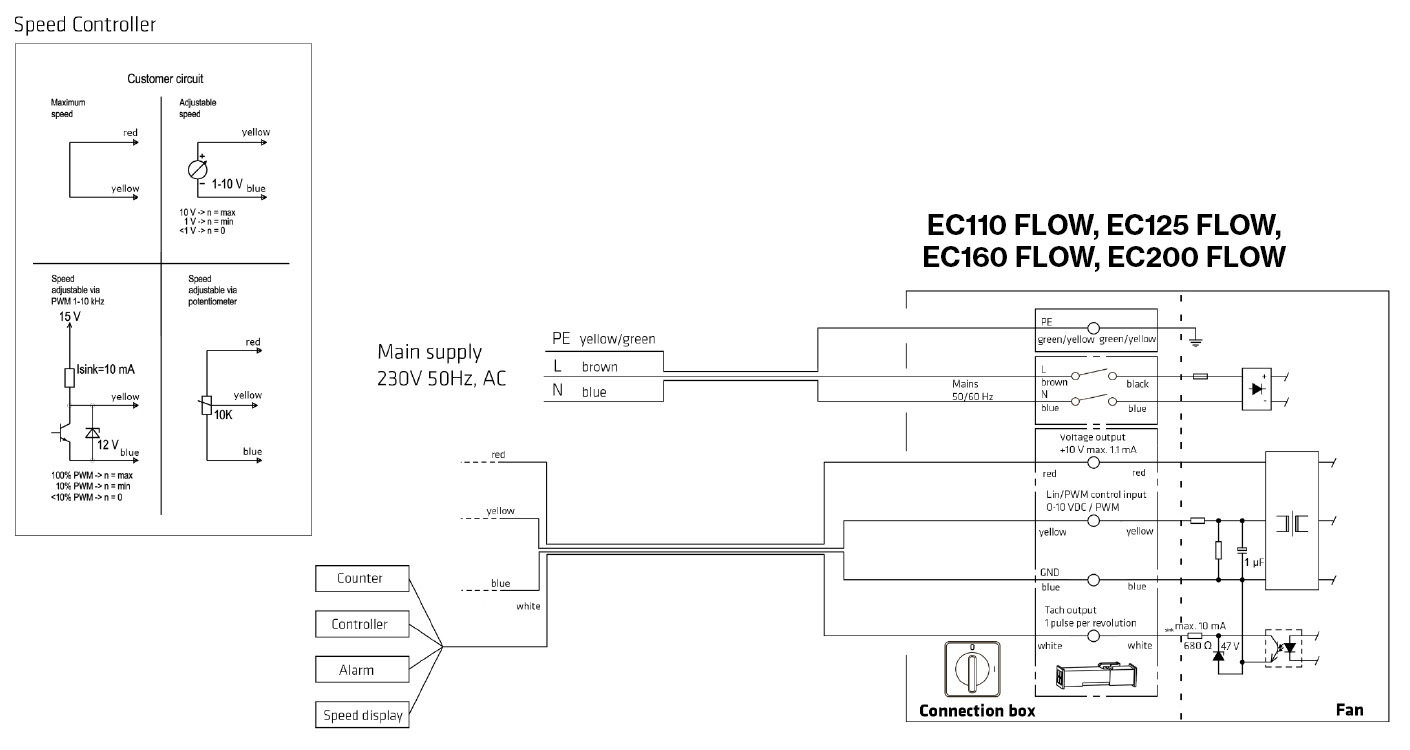

Schemat Elektryczny i Puszka Przyłączeniowa
Prawidłowe podłączenie zasilania 230V AC oraz przewodów sygnałowych do sterowania 0–10V silnikiem EC.
Podłączenie Przewodów w Puszce Przyłączeniowej Wentylatora EC
Silnik EC wyposażony jest w zintegrowaną puszkę połączeniową z wyłącznikiem serwisowym:
- Zasilanie 230V 50Hz AC: Zaciski L (brązowy - faza), N (niebieski - neutralny), PE (żółto-zielony - uziemienie).
- Sygnał sterujący 0–10V / PWM: Żółty przewód (Lin 0-10 VDC), niebieski przewód (GND - masa sygnałowa).
- Zasilanie pomocnicze +10V DC: Czerwony przewód udostępnia napięcie +10V DC do zasilania regulatora potencjometrycznego.
- Wyjście tacho: Biały przewód generujący impulsy obrotowe do zewnętrznego modułu lub systemu BMS.
Zastosowanie zestawu VILPE EC160P/500 FLOW Unitile Click
Zestaw wentylatora dachowego VILPE EC160P/500 FLOW z przejściem Unitile Click przeznaczony jest do wyciągowej wentylacji mechanicznej w budynkach krytych panelami na rąbek stojący. Doskonale sprawdza się jako główny wentylator wyciągowy dla domu lub jako zewnętrzny wyciąg dla okapu kuchennego w ramach innowacyjnego systemu VILPE Cicha Kuchnia (zamontowanie silnika na dachu całkowicie eliminuje hałas w kuchni). Standardowe kolory (Czarny RR33, Brązowy RR32, Antracytowy RR23) pozwalają na idealne spójne dopasowanie instalacji do dachu.
Technologia VILPE stworzona dla niezawodności
Silnik EC / DC
Niski pobór mocy i wysoka sprawność energetyczna dzięki płynnemu sterowaniu sygnałem 0-10 V.
Głowica FLOW
Pionowy wyrzut powietrza zabezpiecza przed deszczem i obniża straty ciśnienia o 40%.
Przejście Click
Dedykowany profil stopy montażowej gwarantujący 100% szczelności na panelach na rąbek.
Termoizolacja
Zaizolowany kanał wewnętrzny wyklucza zjawisko kondensacji pary wodnej wewnątrz instalacji.
Tworzywo PP z UV
Polipropylen odporny na pękanie, mróz i promieniowanie słoneczne we wszystkich kolorach.
Potrójna Gwarancja
20 lat gwarancji technicznej, 10 lat gwarancji na kolor oraz 5 lat na silnik EC.
Specyfikacja techniczna – Zestaw VILPE EC160P/500 FLOW + Przejście Unitile Click
Pełne dane techniczne zgodne z oficjalną dokumentacją producenta VILPE Oy.
| Parametr | Wartość |
|---|---|
| Informacje Podstawowe | |
| Producent | VILPE Oy (Finlandia) |
| Nazwa zestawu | EC160P/500 FLOW + Przejście Dachowe Unitile Click |
| Dostępne Kolory (Warianty standardowe) | Czarny (RR33 / RAL 9005) Brązowy (RR32 / RAL 8019) Antracytowy (RR23 / RAL 7015) |
| Inne kolory z palety VILPE | Na specjalne zamówienie (m.in. ceglasty RR750, czerwony RR29, szary RR21, zielony RR11) |
| Dedykowane pokrycie dachowe | Panele dachowe na rąbek stojący / zatrzaskowy (Click) |
| Parametry Elektryczne i Silnik | |
| Typ silnika | Bezszczotkowy EC (prądu stałego DC) |
| Napięcie zasilania | 230 V, 50 Hz |
| Sygnał sterujący | 0 – 10 V (oraz wbudowany potencjometr) |
| Wymiary i Konstrukcja | |
| Średnica przewodu wewnętrznego | Ø 160 mm (stal ocynkowana) |
| Średnica zewnętrzna obudowy | Ø 225 mm |
| Wysokość ponad połać dachu | 500 mm |
| Materiał obudowy | Polipropylen (PP) barwiony w masie, odporny na UV |
| Zawartość Opakowania Zestawu | |
| Wentylator dachowy | VILPE EC160P/500 FLOW (w wybranym kolorze) z wyłącznikiem serwisowym |
| Przejście dachowe | Przejście Dachowe Unitile Click (w wybranym kolorze) + Uszczelnienie podstopowe |
| Elementy montażowe | Komplet wkrętów, instrukcje montażu i obsługi |
* Parametry techniczne potwerdzone oficjalnymi badaniami VILPE Oy.
